QEA010

m²

Cobertura plana não acessível, ventilada, auto-protegida, tipo convencional. Impermeabilização com lâminas asfálticas, tipo monocamada.

76,70€

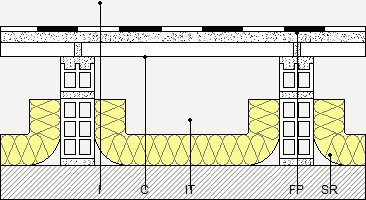

Cobertura plana não acessível, ventilada, auto-protegida, tipo convencional, pendente do 1% ao 15%. FORMAÇÃO DE PENDENTES: painel cerâmico furado com encaixe macho-fêmea de 80x25x3,5 cm com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura, acabamento afagado, sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: feltro isolante de lã de rocha vulcânica, Roulrock Kraft "ROCKWOOL"; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP prévia aplicação de primário com emulsão asfáltica aniônica com cargas. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

6,000

0,29

1,74

mt08aaa010a

m³

Água.

0,012

1,50

0,02

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

18,00

1,17

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

10,000

0,10

1,00

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt16lrw010k

m²

Feltro isolante de lã de rocha vulcânica, Roulrock Kraft "ROCKWOOL", segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²°C/W, condutibilidade térmica 0,042 W/(m°C), Euroclasse F de reacção ao fogo segundo NP EN 13501-1, densidade 23 kg/m³, capacidade de absorção de água a curto prazo <=1 kg/m², calor específico 840 J/kgK e factor de resistência à difusão do vapor de água 1,3.

1,200

8,96

10,75

mt04lvg020c

Ud

Painel cerâmico furado com encaixe macho-fêmea, para revestir, 80x25x3 cm, com topos rectos.

5,000

0,39

1,95

mt14lga010ea

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espessura, massa nominal 5 kg/m², com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor cinzento. Segundo EN 13707.

1,100

8,56

9,42

mt14iea020c

kg

Emulsão asfáltica aniônica com cargas.

0,300

3,30

0,99

mq06hor010

h

Betoneira eléctrica com uma capacidade de amassadura de 160 l.

0,028

3,45

0,10

mo020

h

Oficial de 1ª construção.

0,780

22,68

17,69

mo113

h

Operário não qualificado construção.

1,100

21,45

23,60

mo054

h

Oficial de 1ª montador de isolamentos.

0,050

23,31

1,17

mo101

h

Ajudante de montador de isolamentos.

0,050

22,13

1,11

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,100

22,68

2,27

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,100

22,13

2,21

%

Custos directos complementares

2,000

75,20

1,50

Custo de manutenção decenal: 20,25€ nos primeiros 10 anos.

Total:

76,70

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento — Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

1/2+/3/4

Membranas de impermeabilização f lexíveis — Membranas betuminosas ar madas para impermeabilização de coberturas — Definições e características

UNIDADE DE OBRA QEA010: COBERTURA PLANA NÃO ACESSÍVEL, VENTILADA, AUTO-PROTEGIDA, TIPO CONVENCIONAL. IMPERMEABILIZAÇÃO COM LÂMINAS ASFÁLTICAS, TIPO MONOCAMADA.

CARACTERÍSTICAS TÉCNICAS

Cobertura plana não acessível, ventilada, auto-protegida, tipo convencional, pendente do 1% ao 15%. FORMAÇÃO DE PENDENTES: painel cerâmico furado com encaixe macho-fêmea de 80x25x3,5 cm com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura, acabamento afagado, sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: feltro isolante de lã de rocha vulcânica, Roulrock Kraft "ROCKWOOL"; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP prévia aplicação de primário com emulsão asfáltica aniônica com cargas.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,084

0,867

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,326

0,217

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,151

0,101

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,117

0,195

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

1,386

1,109

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,315

0,315

Resíduos gerados:

3,379

2,804

15 01 01

Embalagens de papel e cartão.

0,105

0,140

17 02 03

Plástico.

0,139

0,232

17 02 01

Madeira.

0,077

0,070

Embalagens:

0,321

0,442

Total resíduos:

3,700

3,246
